01| A1 衰減系統使用說明

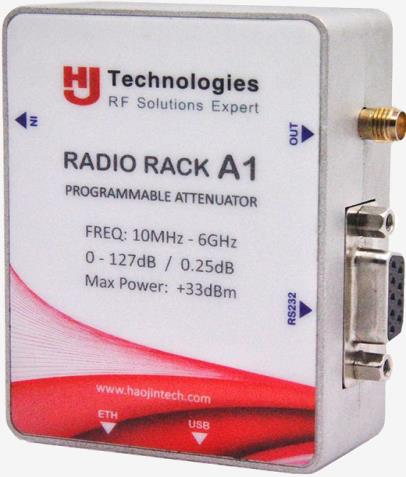

（一）系統概述

Radio RACK A1 衰減系統由可編程衰減器加上其他配件組成測試平臺。它有 1 個 I/O 端口，由 1 個獨立的程控衰減單元組成，程控單元能獨立的調節

信號衰減。該產品頻率范圍 10MHz－6GHz。支持 10MHz－6GHz 內所有頻段的測試場景，是性能卓越的無線通信測試設備；支持信號衰減調節的測試場景；支持遠程重新配置和重啟等功能。應用該產品可以提高產品測試效率，縮短周期，縮短新產品上市時間。

該產品可基于 Windows 操作系統的應用程序進行操作，通過網口或 RS-232 控制，每個通道可以以指定的最小步進進行設置，系統具有功能齊全，測量準確度高、性能可靠、使用方便等特點。

02| A1 衰減系統使用說明

（二） 物理連接

1、通過 USB 線直連，電源開關指示燈亮，系統電源工作正常。

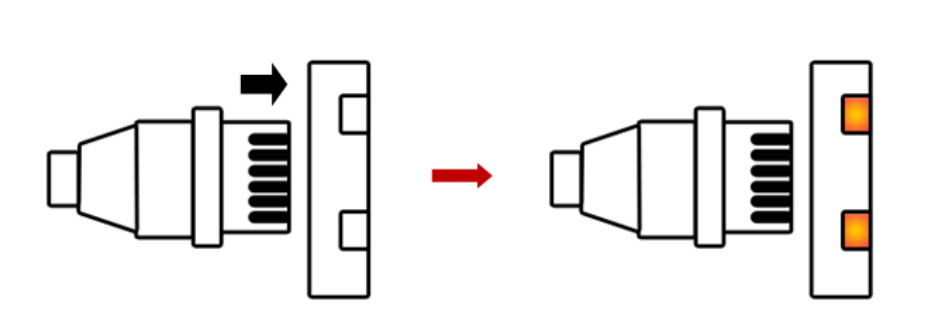

2、網線與本系統連接，網口指示燈亮，網絡連接正常。（如圖 2）

（圖2）

03 | A1 衰減系統使用說明

（三） GUI 控制

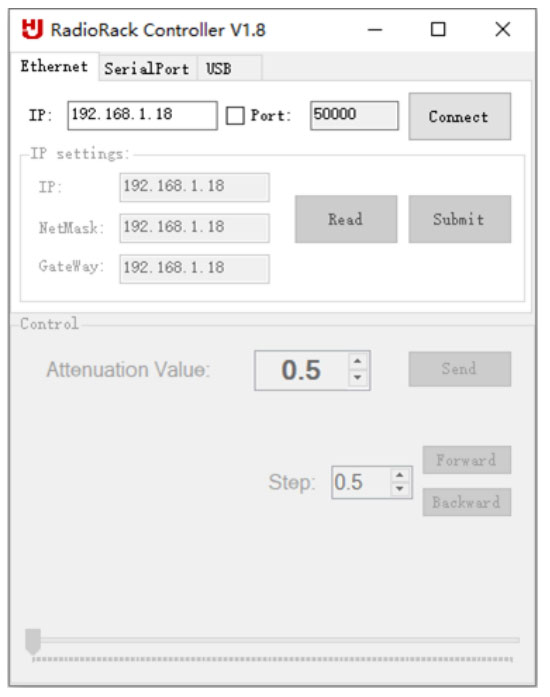

1、設備通過專門的自動化工具設置好 IP 信息與端口信息開始測試

◇ 自動化工具有三種連接方式，分別是：網絡連接、串口連接、USB 連接；

◇ 輸入 A1 衰減設備 IP 地址和端口號；

◇ 點擊 Connect，連接后背景變?yōu)榭捎脿顟B(tài)；

◇ 在 IP settings 欄中可以設置 A1 衰減設備的 IP 地址、子網掩碼和網關；

◇ 點擊 Submit，可改變 A1 設備的 IP 地址；

◇ 在 Attenuation Value 中設置衰減值，也可以通過下方滑塊的滑動進行設置；

◇ 點擊 Send，可改變設備的衰減值；

◇ 在 Step 是可以設置衰減步進；

04 | A1 衰減系統使用說明 （四） 系統結構

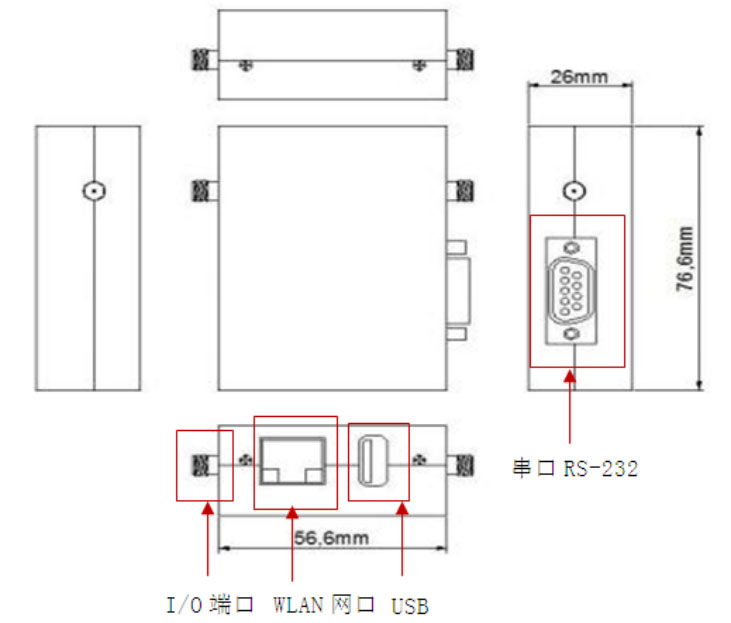

1、系統平面圖（如圖 1）

05 | A1 衰減系統使用說明

（五）遠程控制指令

設備通過 Telnet 或者 Ethernet 和 RS232 進行遠程控制。遠程控制的指令如下: （1）. Reading attenuation values

ATT<CR><LF>

<CR>=Carriage return

<LF>=Line feed

Examples:

Send: ATT

Return: ATT 1 110

（2）. Setting attention value

ATT(space)x(space)y[(space)x2(space)y2...]<CR><LF>

x=Channel number

y= attenuation step, like y = 28dB / 0.5dB step value = 56

<CR>=Carriage return

<LF>=Line feed

Example:

Send: ATT 1 56

Return : ATT 1 56

（3）.Set ethernet address

sn(space)ip<CR><LF>

ip=IP Address

<CR>=Carriage return

<LF>=Line feed

Example:

Send: sn 192.168.1.18

Return : Take effect after reboot.

（4）.Reboot system.

REBOOT<CR><LF>

<CR>=Carriage return

<LF>=Line feed

Example:

Send: REBOOT

Return :

06 | A1 衰減系統使用說明

（六）答疑（Q&A）

Q1：軟件無法連接設備？

A1：1、確認控制軟件所在電腦與設備在同一網段，可正常通訊。

CMD 命令 ping 設備 IP 地址。

 2、確認控制軟件所在電腦有瀏覽器訪問設備 ftp 的權限。

瀏覽器 ftp:\\設備 IP 地址。
